CONVEYOR（コンベア）
コンベアをシリンダにて下げ縦型にすることで、ラインを横断する通路を確保するためのコンベアです。
ハネ下げコンベア（待機コンベア無し)
UCSR-100
特長
- 実装ラインにおいて、ラインを横切る通路を確保でき、ライン間の移動が容易になります。
- シリンダにてコンベアを縦にして通路をつくります。
- 横断通路は約600mm確保できます。
- 全長が1000mmとなっておりコンパクトです。
- 基板がコンベア上にある時にはコンベアは下がりません。
- 幅調整はスライドロック方式にて簡単かつスピーディーにできます。（標準タイプ）
- 対応基板サイズ、コンベア長さ、その他特殊仕様についてはご相談に応じます。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 搬送速度 | 約10m/min |
| 基板搬送高さ | 900±30mm |
| 基板かかりしろ | 片側 3mm |
| ベルト | 帯電防止 |
| 制御 | シーケンサーによる |
オプション
- 自動幅またはハンドル幅可変機構
- エリアセンサー
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。
（写真は、オプションでエリアセンサ及びハンドル幅調整機構を追加したものです。）

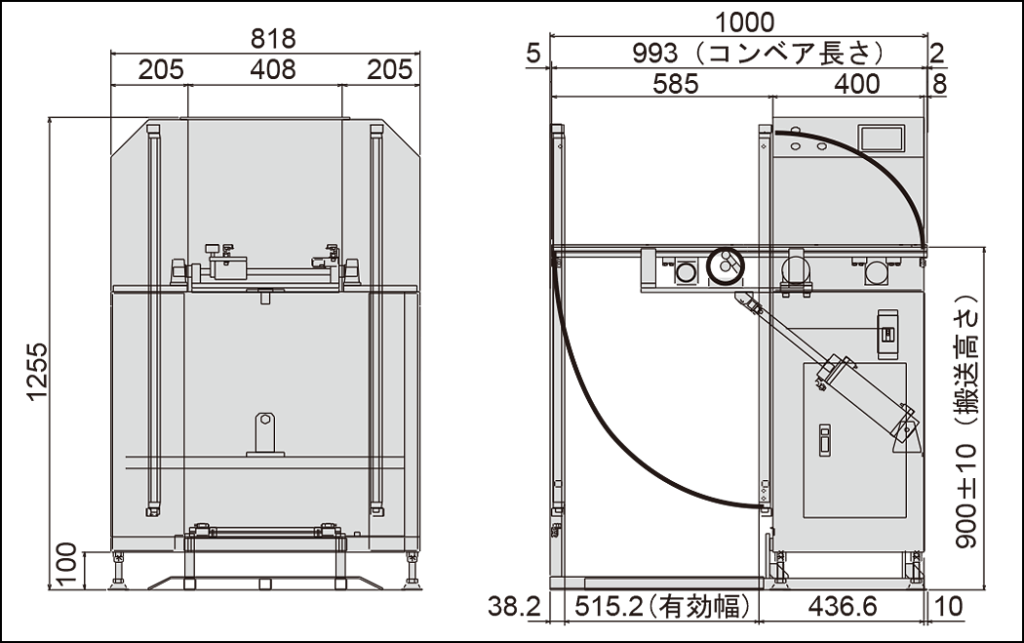

外形図
