コンベア上の基板を、浮上させ旋回させることでラインの流れを直角にする装置です。

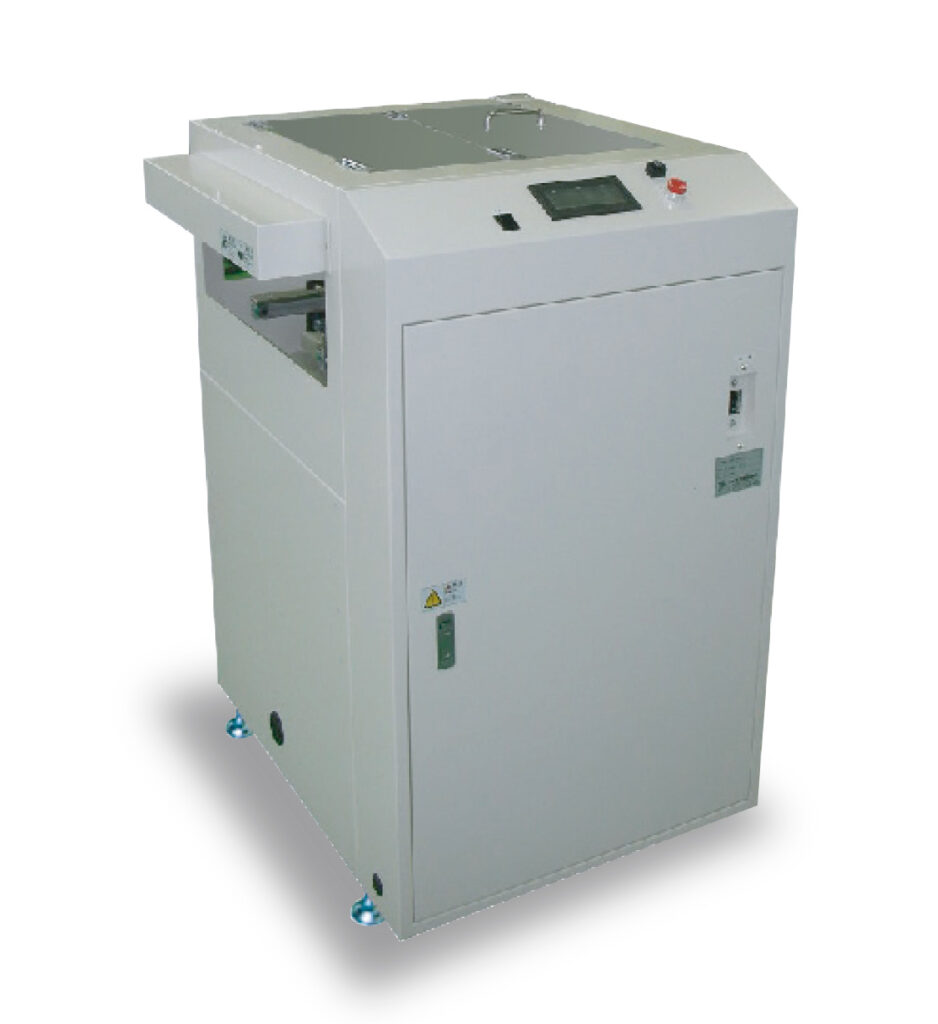

90°旋回装置（浮上式）
UCR-90U
特長
- コンベアが浮上して旋回しますので、装置がコンパクトです。
- 運用によっては、直進する流れと直角に曲がる流れのＴ字ラインを作ることができたり、本装置を組み合わせることで180°ラウンド装置とするなど、ラインレイアウトの自由度を広げることができます。
- 上部開閉カバーはインターロック付きです。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 基板搬送高さ | 900±30mm |
| 基板かかりしろ | 片側 3mm |
| ベルト | 帯電防止 |
オプション
- 自動幅またはハンドル幅可変機構
- 対応基板サイズはご相談ください。
- バッファコンベア
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

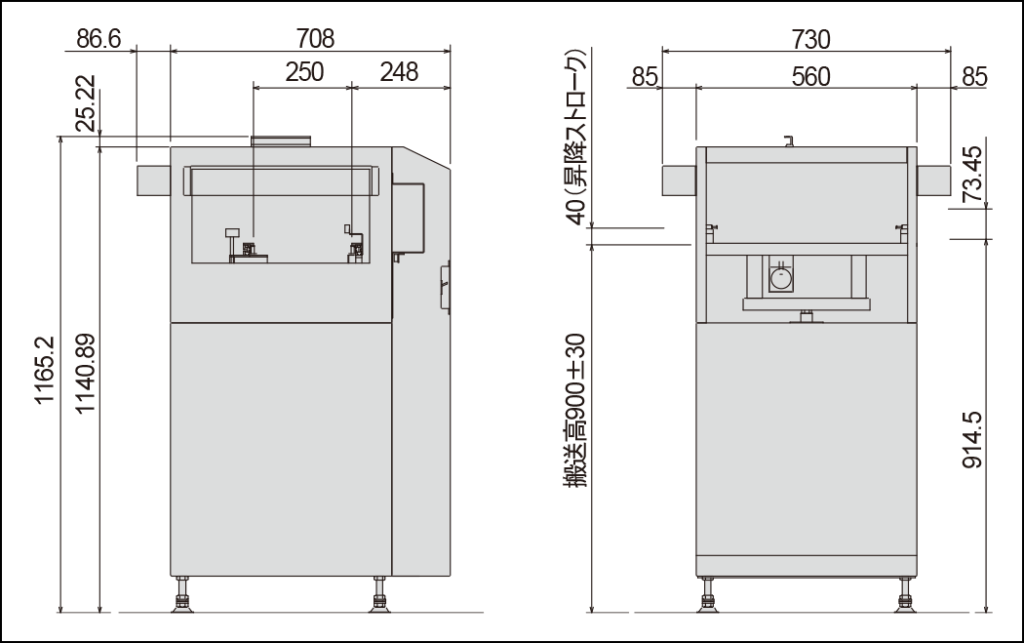

外形図
