コンベア上の基板を、旋回させることでラインの流れを直角にする装置です。

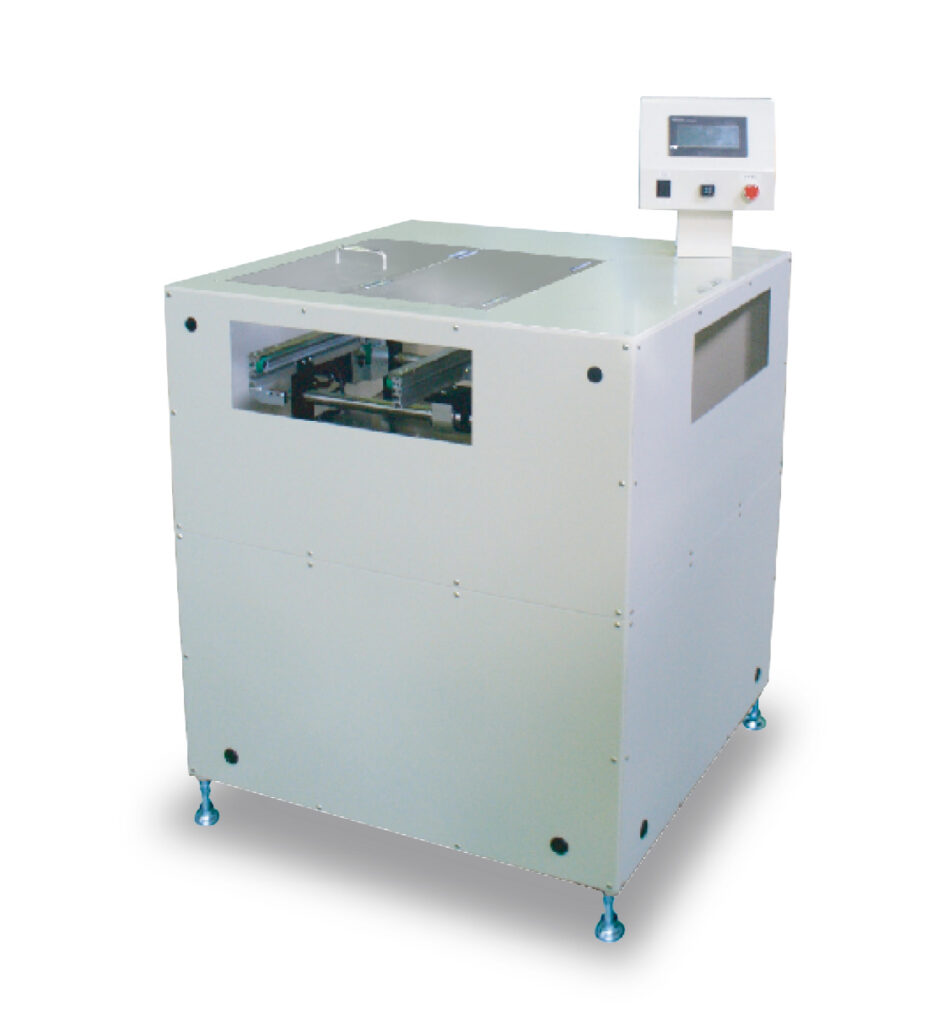

90°旋回装置
UCR-90
特長
- ラインを直角に曲げることができラインレイアウトに自由度が広がります。
- 本装置を組合せることにより180°ラウンド装置にもなります。
- 上部開閉カバーはインターロック付きです。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 基板搬送高さ | 900±30mm |
| 基板かかりしろ | 片側 3mm |
| ベルト | 帯電防止 |
オプション
- 自動幅またはハンドル幅可変機構
- 対応基板サイズはご相談ください。
- バッファコンベア
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

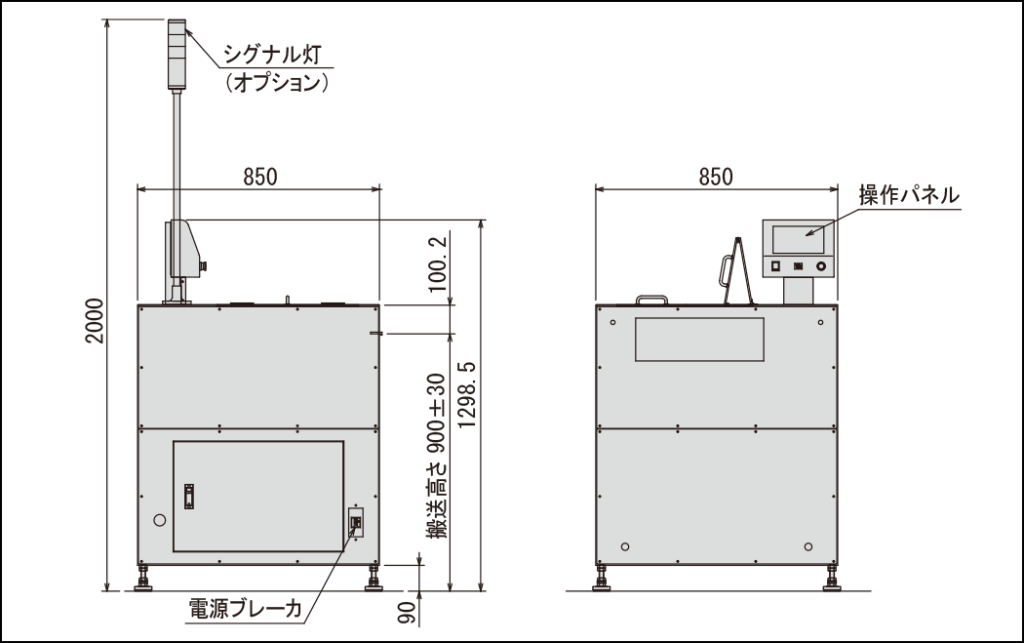

外形図
