プリント基板の表裏を反転させる装置です。

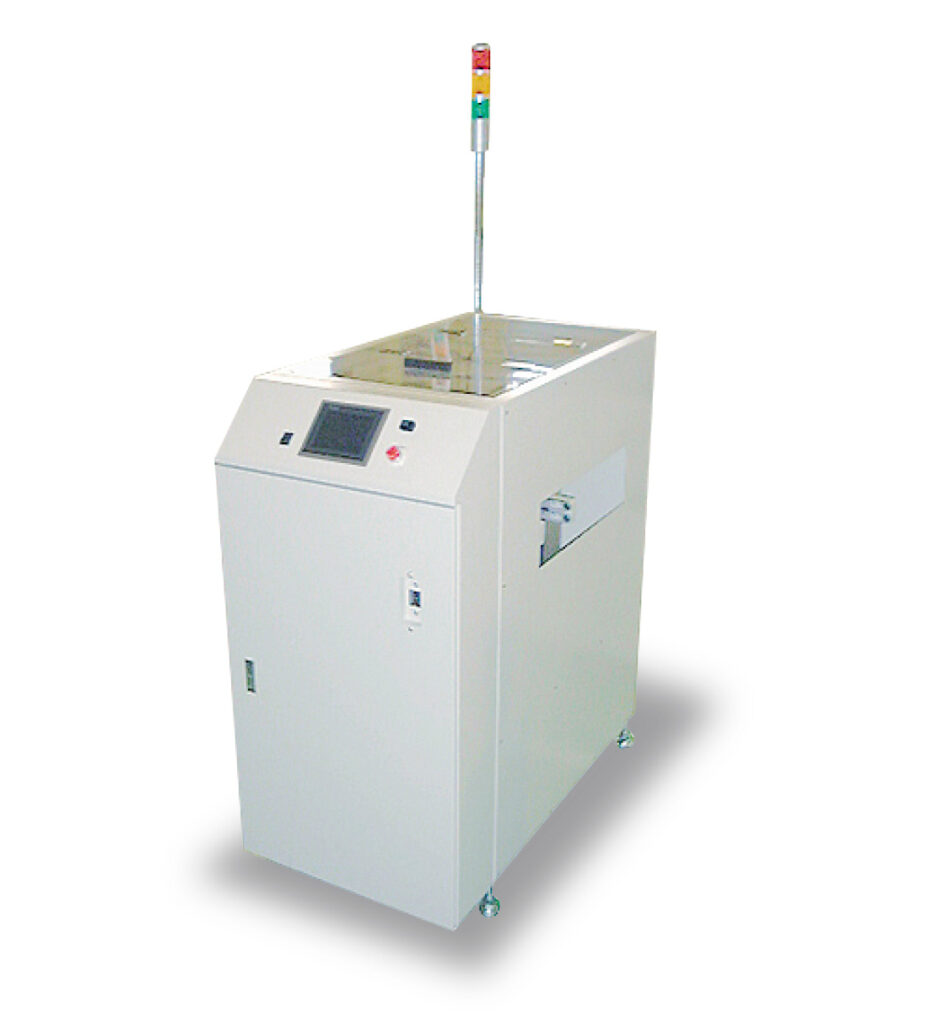

表裏反転装置
UCHR-45A
特長
- 本装置を使用することで基板両面実装に対応できます。
- プリント基板を反転させず、そのままパスさせることも可能です。
- コンベア幅可変は自動幅可変を標準とします。
- タッチパネル表示により操作表示が分かりやすくなっています。
エラー時の情報もタッチパネル上に表示されます。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 基板搬送高さ | 900±30mm |
| ベルト | 帯電防止 |
オプション
- シグナル灯
- 対応基板サイズについてはご相談に応じます。
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他特殊仕様については、相談に応じます。
外形図
