CONVEYOR（コンベア）
上流機で熱くなった基板を、ファンにより冷却します。

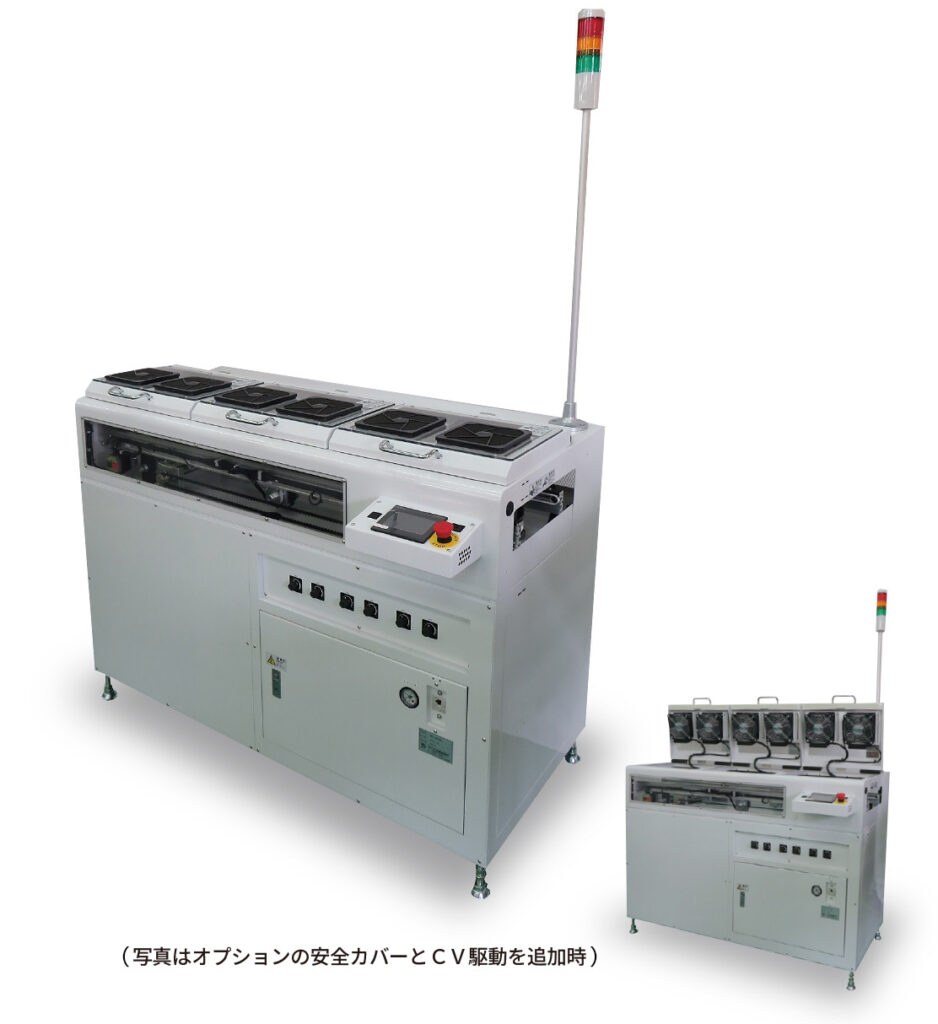

冷却コンベア
UCF-140D3
特長
- 幅調整はスライドロック方式で簡単かつスピーディーにできます。（標準タイプ）
- コンベアは、手前・奥で独立していますのでベルト交換時のメンテナンスも容易です。
- 各種オプションを豊富に取り揃えていますので、ご希望に応じたグレードアップが可能です。
- 上流機、下流機からの信号に対応。
- 自動幅可変機構の搭載により自動ライン対応も可能です。
- 安全カバー等の製作も対応いたします。
- 対応基板サイズ、コンベア長さ、搬送速度はご相談に応じます。
仕様
| 電源 | AC100V |
|---|---|
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 搬送速度 | 約1～10m/min可変速 |
| 基板搬送高さ | 900±30mm |
| コンベア長さ | L=1400mm |
| ベルト | 帯電防止 |
| 作業台 | 搬送上部6ケ ※ファンの取付数はご相談に応じます 下部に取り付ける事も可能です |
オプション
- 自動幅またはハンドル幅可変機構
- 耐熱ベルト(使用温度MAX150℃)
- 入口シャッター
- コンセント
- 安全カバー
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

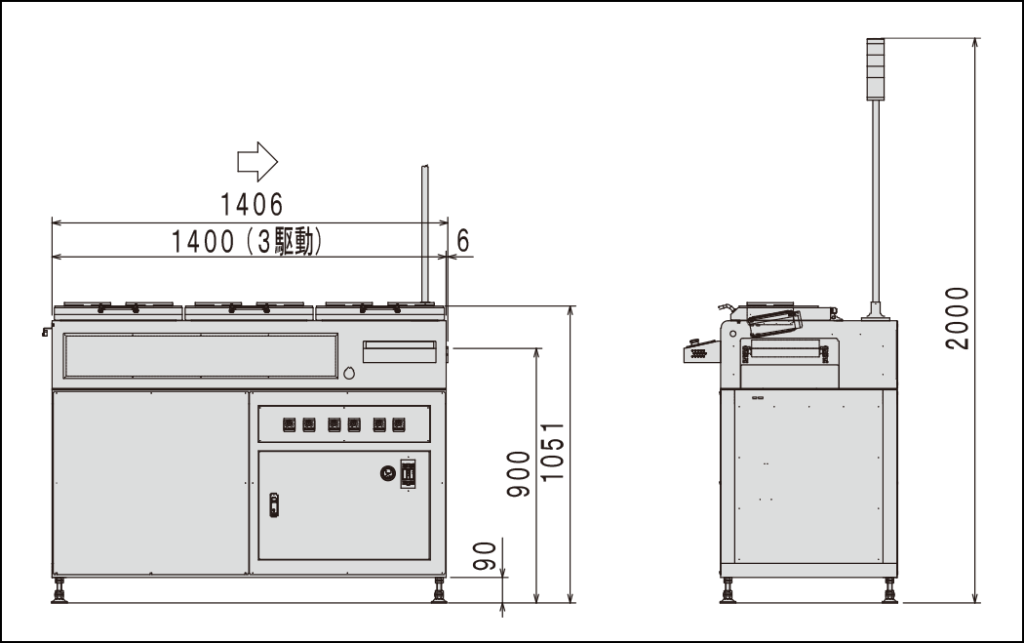

外形図
（図面は、オプション込みとなります。）
