小型基板を3列に振り分け後次工程へ、その後3列で搬出された基板を幅寄移載し1列にして搬送します。

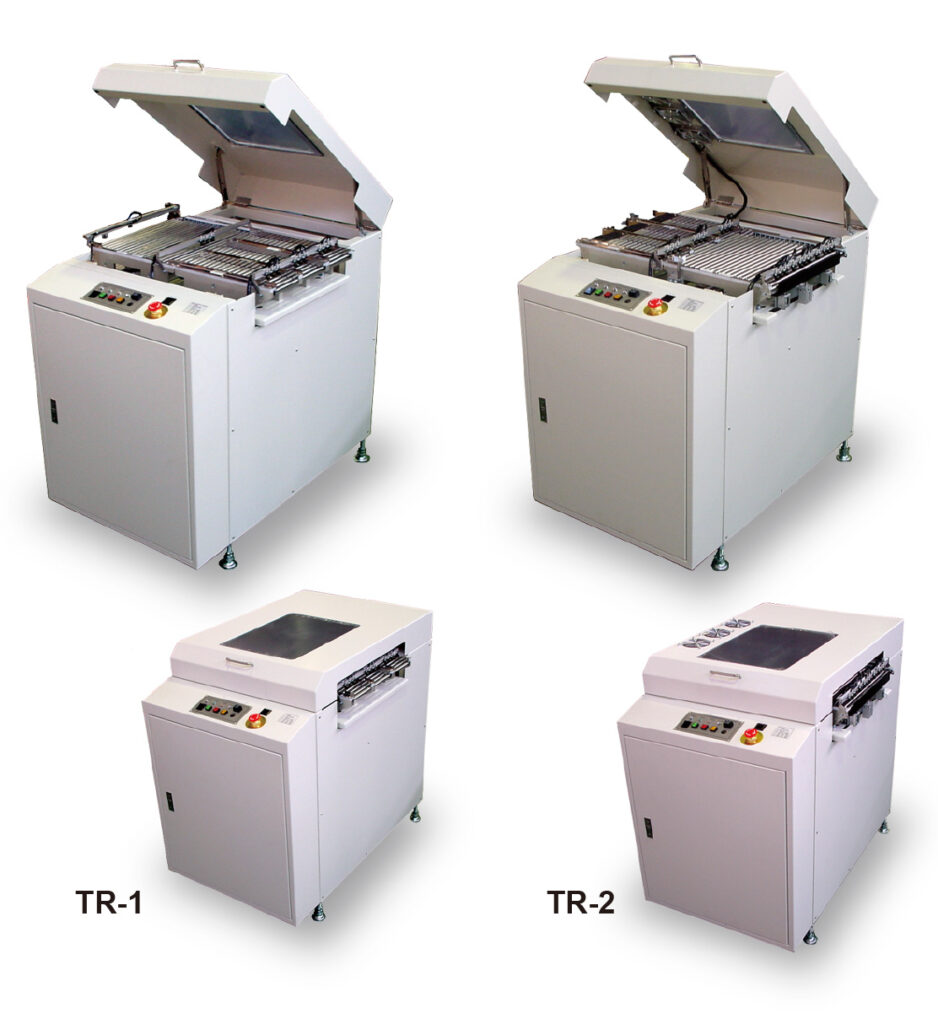

トランスファ装置
TR-1,TR-2
特長
- 後工程（リフロー炉）に搬送する場合、リフロー炉を有効活用するため、小型基板をシリンダにより3列に分岐、移載後リフロー炉へ搬送します。（TR-1）
- 前工程（リフロー炉）3列で搬出された基板をシリンダにより幅寄移載し1列にして後工程へ搬送します。（TR-2)
- 装置は、上記TR-1、TR-2にて1セットなります。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=25～75ｍｍ×L=100～220mm |
| 基板搬送高さ | 900±30mm |
オプション
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他特殊仕様については、相談に応じます。

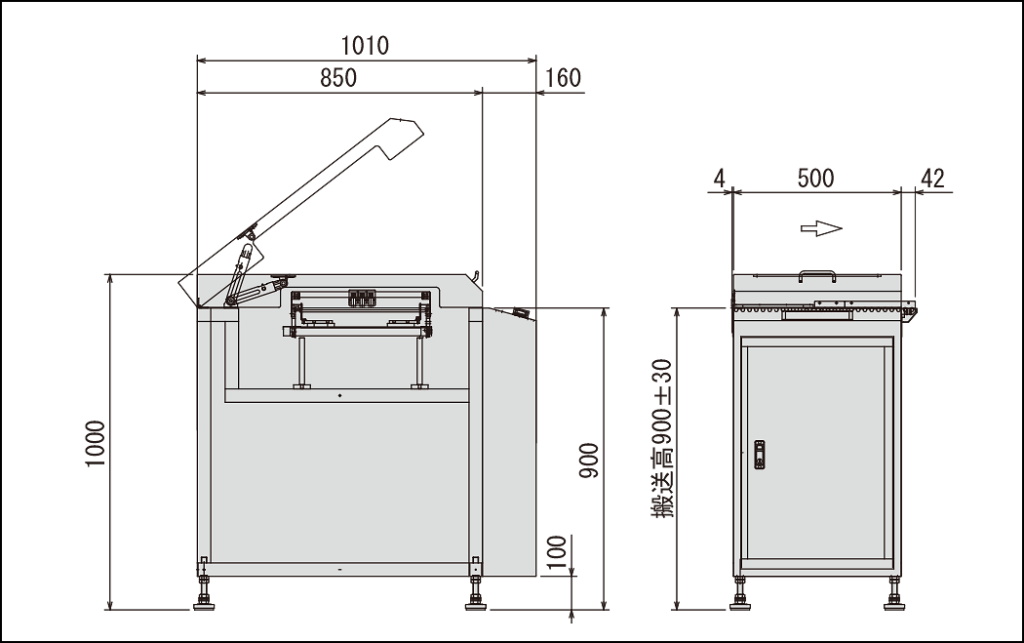

外形図
