LOADER（ローダ）
積み重ねた状態の生基板を一枚ずつチャックして次の工程（印刷装置など）へ供給します。
チャックローダ
TPK-65N
特長
- コンベア幅可変はハンドル式です。（標準タイプ）
- チャック供給モード、パスモードの切り替え使用が可能です。
- 基板供給装置（マガジンタイプ）との連結もできます。
- 生基板は150枚（厚さ2mm）までストックできます。
- 基板をセットする時は手前側の扉を開けて作業する事が可能です。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=50～250mm×L=80～330mm |
| 基板厚み | 1.0～2.0mm （厚さ1.0mm以下の基板は実機にて確認） |
| 基板搬送高さ | 900±30mm |
| ベルト | 帯電防止 |
| 最大ワーク投入高さ | 300mm |
| 最大搭載重量 | 15kg |
オプション
- 自動幅可変
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他特殊仕様については、ご相談に応じます。
（写真はオプションを含んだ装置となります。）

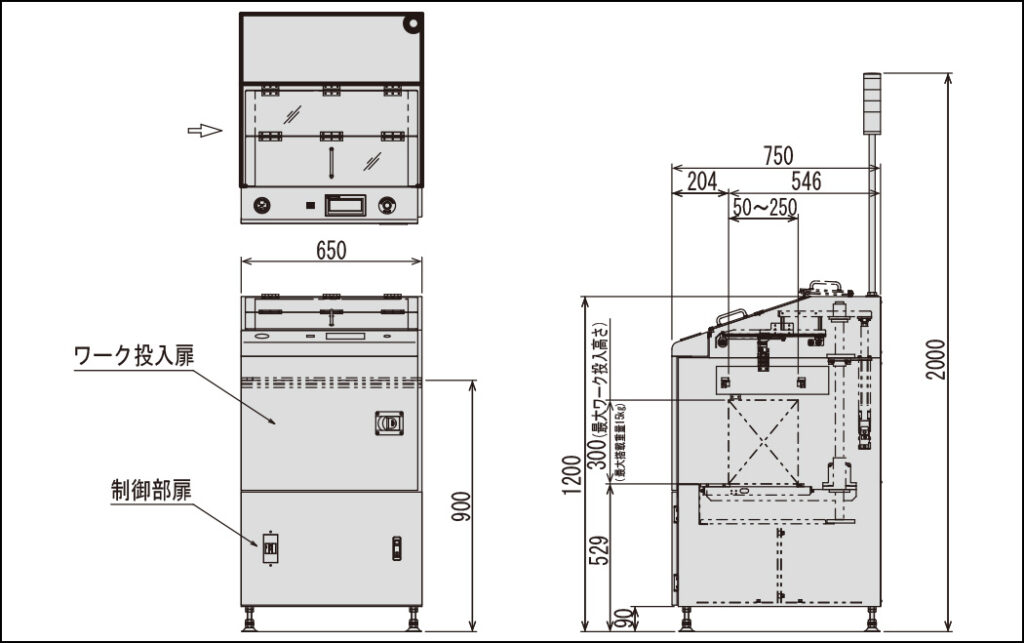

外形図
