UNLOADER（アンローダ）
前工程から送り出されたプリント基板をマガジンに収納する装置です。 Ｍサイズ、Ｌサイズのマガジン兼用タイプです。
ML兼用アンローダ
PSML-46N
特長
- 操作パネルはタッチパネルです。
- タッチパネルにより下記の事項が簡単に操作できます。
- 異常時の対処内容のモニター表示。
- シーケンサ入出力状態のモニター表示。
- 収納段ピッチ、段位置、枚数の設定。
- 上流機に対する信号パターンの設定。
- シグナル灯及びマガジン矯正ユニットは、標準装備されています。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=50～250mm×L=80～330mm |
| 対応マガジン | Mサイズ：W=320mm×L=355mm×H=563mm Lサイズ：W=460mm×L=535mm×H=570mm ※Lサイズマガジン幅は380mm、400mmも製作可能。 |
| 基板搬送高さ | 900±30mm |
| 基板収納ピッチ | 10mm 1～4段 |
| 搭載マガジン数 | 空マガジン＝2ヶ，実マガジン＝3ヶ，リフタ内＝1ヶ |
オプション
- 自動幅またはハンドル幅可変機構
- 安全カバー
- マガジン上段／下段収納切替機能
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。
（写真の装置は自動幅調整オプション付きです。）

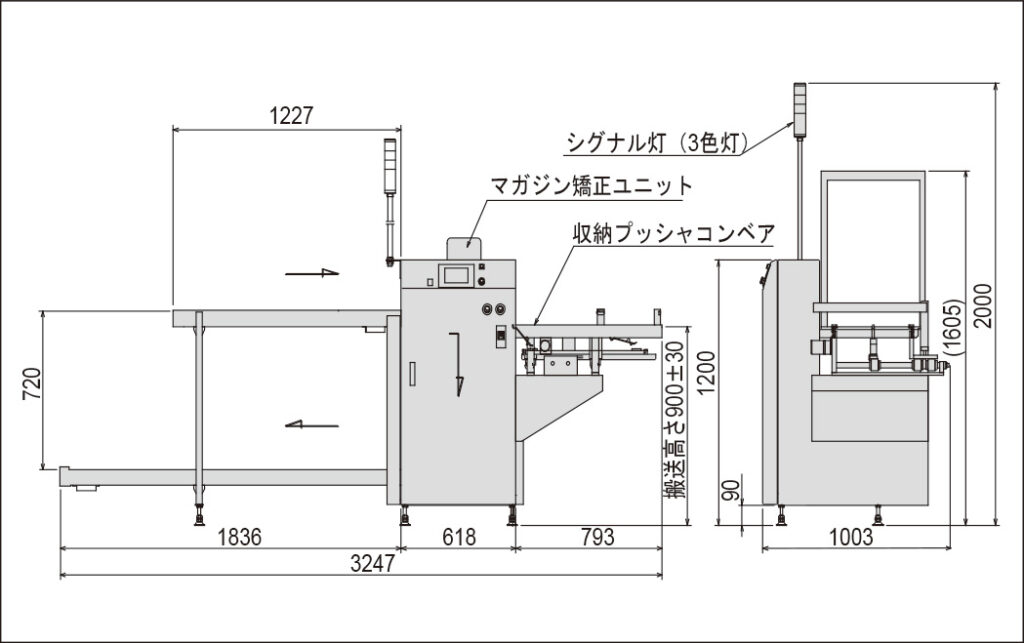

外形図
