UNLOADER（アンローダ）
検査機から搬送されるOK基板、NG基板を別々のマガジンにストックしていく装置です。

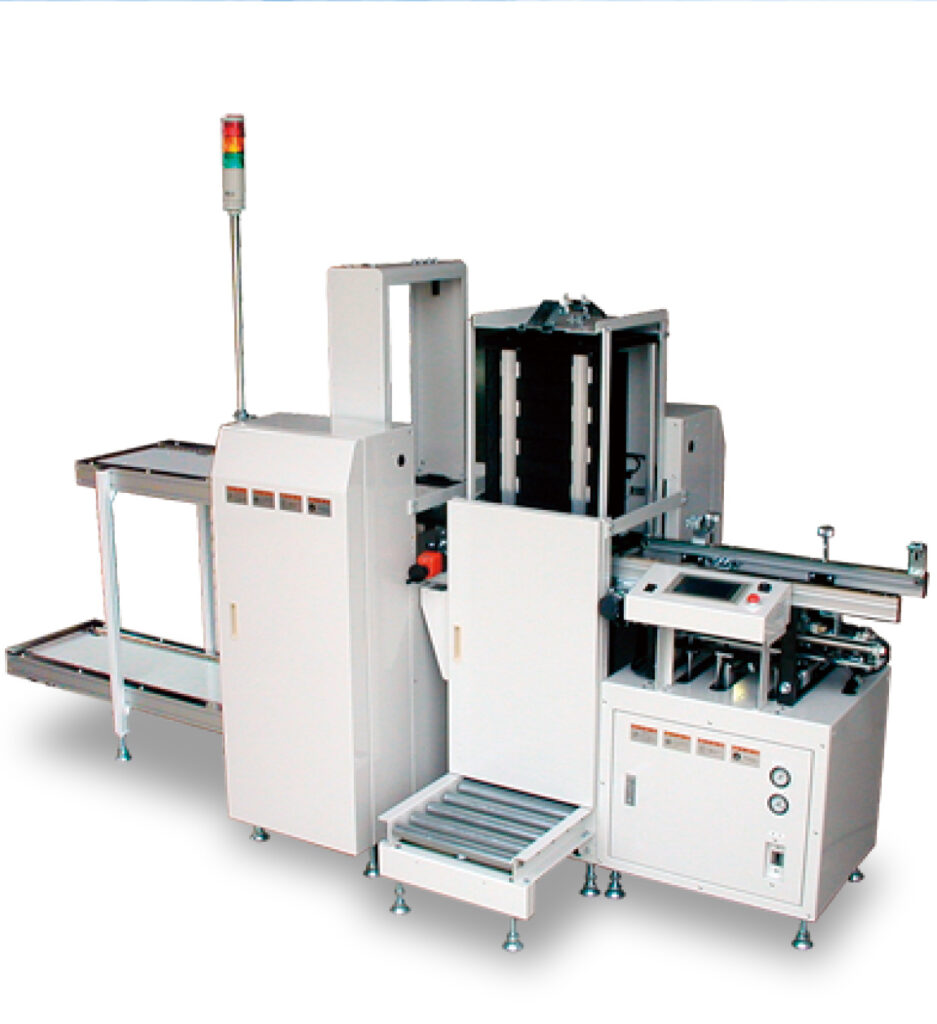

NG付アンローダ
PS-32NNGM1
特長
- 検査機の検査結果を信号で受け取り、OK基板、NG基板を別々のマガジンに分けて収納します。
- マガジンの使用溝は基板の部品高さに応じて、タッチパネルにて設定変更が可能です。
- NG基板収納部は、ころコンベア仕様（写真）が標準ですが、オプションでマガジン用コンベアの選択も可能です。
- マガジン取り出しは、前面／背面の選択が可能です。
- シグナル灯及びマガジン矯正ユニットは、標準装備されています。
- 大型ラック対応の機種もあります。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250mm×L=80～330mm |
| 対応マガジン | W=320mm×L=355mm×H=563mm |
| 搭載マガジン数 | NG部：リフタ内＝1ヶ（取り出し口は前後選択可能） 収納（OK）部：空マガジン＝2ヶ，実マガジン＝3ヶ，リフタ内＝1ヶ |
オプション
- 自動幅またはハンドル幅可変機構
- 安全カバー
- マガジン上段／下供給切替機能
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

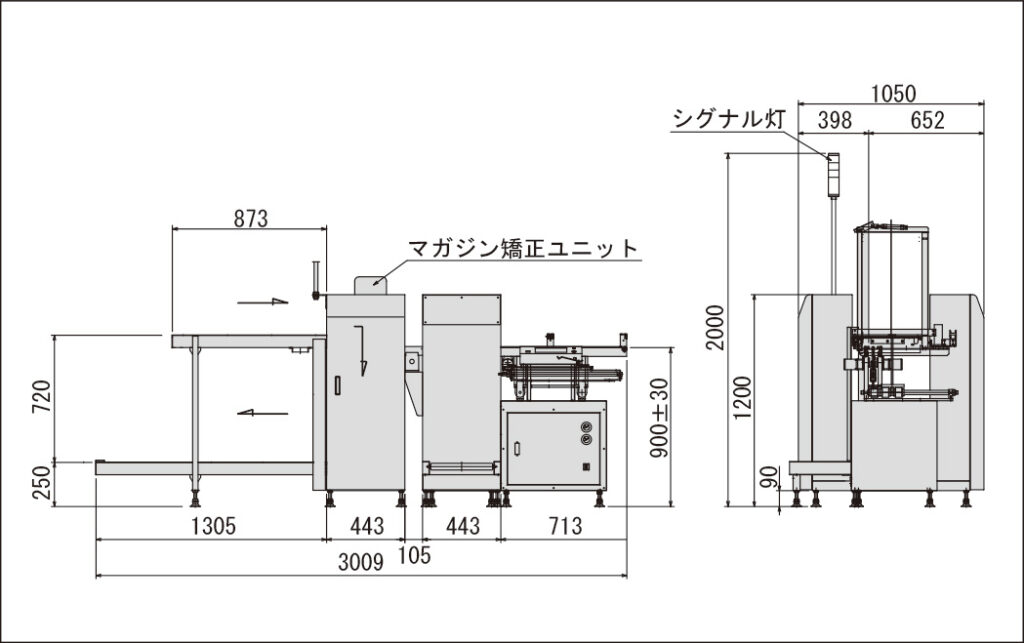

外形図
