UNLOADER（アンローダ）
基板をマガジンに収納する装置でマガジンの幅調整を自動で行うことができます。
(株)ニックス製ラック&ピニオン式調整マガジン対応。
マガジン自動幅調整付アンローダ
PS-32MA
特長
- 基板収納マガジン及びプッシャコンベアを自動幅調整（操作パネルでの入力、または他装置や上位パソコンとの通信により幅調整）し無人化を実現します。
- 高精度の幅調整機構を採用していますので人手による調整ミスが無くなります。
- 装置外形寸法もコンパクトです。
- 大型マガジンL・LLにも対応可能です。
- 基板収納ピッチは基板の部品高さにより、1～4段の切替えができます。
- 操作パネルはタッチパネルの為、操作、表示方法が分かりやすくなっています。
- マガジン矯正ユニットは、標準装備されています。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=50～250mm × L=80～330mm |
| 対応マガジン | W=320mm×L=355mm×H=563mm |
| 基板搬送高さ | 900±30mm |
| 基板収納ピッチ | 10mm 1～4段 |
| 搭載マガジン数 | 空マガジン＝2ヶ，実マガジン＝3ヶ，リフタ内＝1ヶ |
オプション
- 自動幅またはハンドル幅可変機構
- 安全カバー
- シグナル灯
- マガジン上段／下段収納切替機能
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。
（写真はオプションを含んだ装置となります）

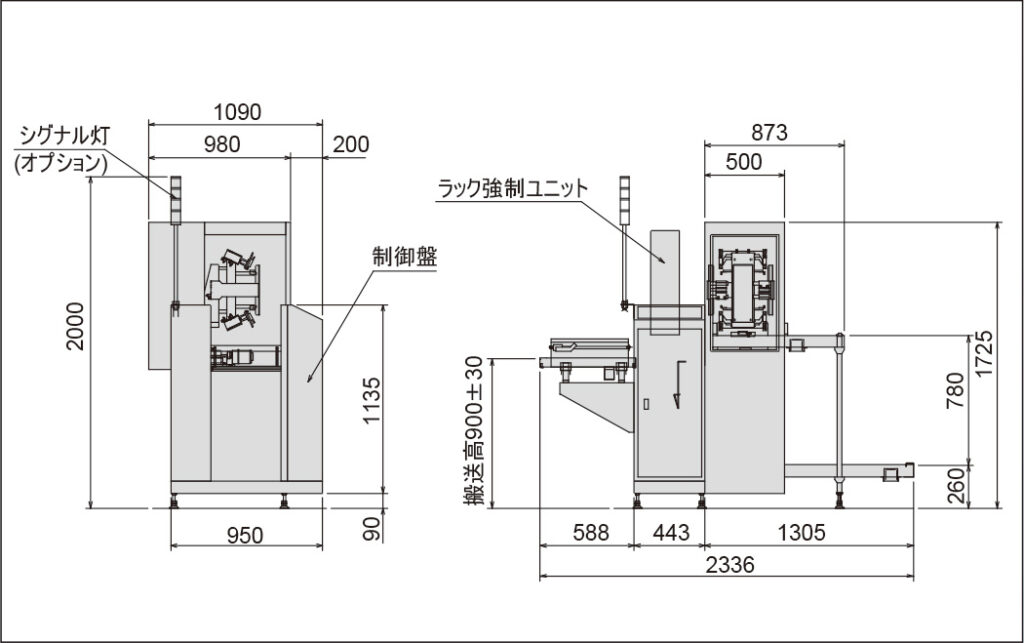

外形図
