LOADER（ローダ）
マガジン（段積）と基板直積で、供給方法を選択できる兼用型ローダです。
直積基板は、吸着パッドを使用せず、チャック方式でつかみ上げます。
チャック兼用ローダ

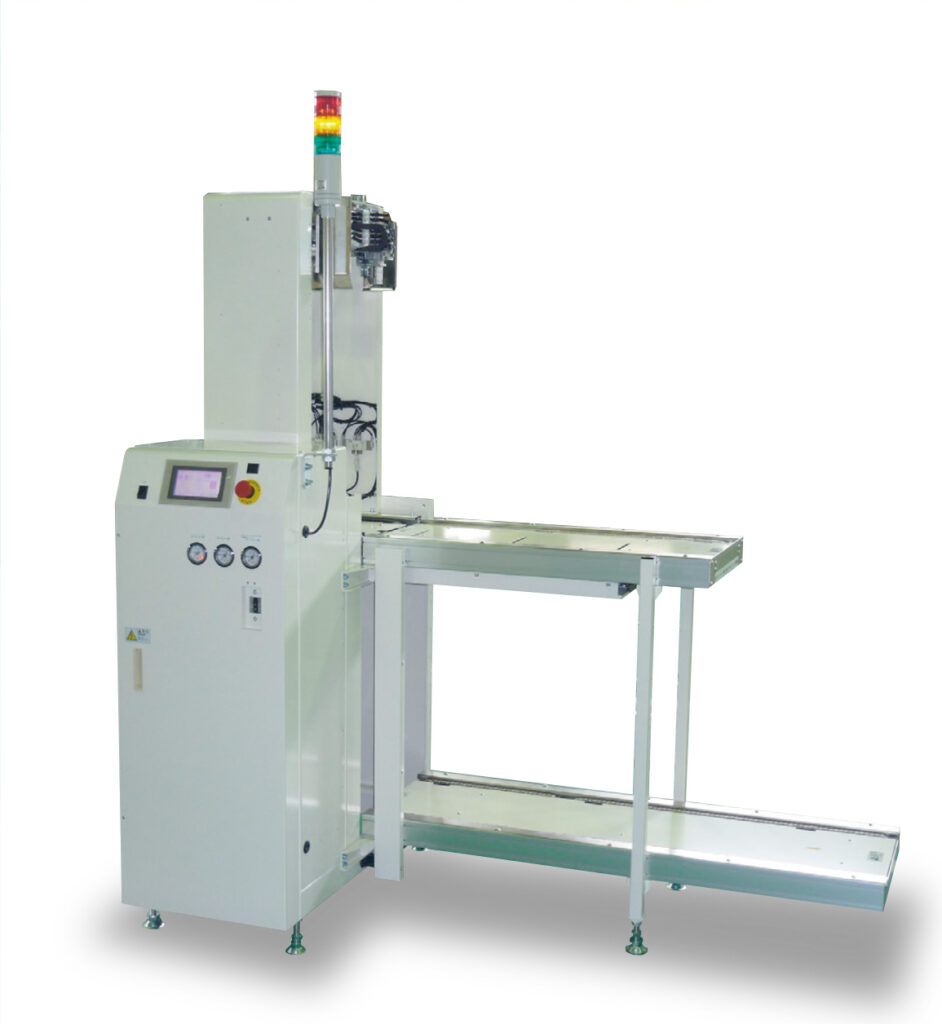

PKT-32N
特長
- 段取り替え頻度の多いラインでは、煩わしい吸着パッドの位置調整が不要なので、段取り替えが簡単にでき最適です。
- 吸着用エア機器がありませんので、工場エアの消費が抑えられます。
- 装置の設置面積に関しては、マガジン専用ローダとほぼ同程度のコンパクトな構造です。
- タッチパネル（標準装備）にて、さまざまな設定や確認ができます。
- 段積（マガジン）供給と、直積（生基板用専用ラック）供給の切り替えはタッチパネルにて行えます。
- マガジンの供給ピッチ、段位置、供給枚数の設定変更や供給タクトタイム、及び下流機に対する信号パターンの設定変更などが行えます。
- シグナル灯は標準装備。直積用ラックは標準で1個付属。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 基板サイズ | 段積み時：W=50～250mm×L=80～330mm 直積み時：W=80～250mm×L=100～330mm |
| 基板厚み | 0.5～2.0mm （チャック：厚さ1.0mm以下の基板は実機にて確認） |
| 対応マガジン | W=320mm×L=355mm×H=563mm |
| 基板搬送高さ | 900±30mm |
| 基板供給ピッチ | 10mm 1～4段 |
| 搭載マガジン数 （標準機） | 空マガジン＝2ヶ、実マガジン＝3ヶ、リフタ内＝1ヶ |
| 基板供給タクト | マガジン使用時 約10秒/1枚 （チャック時 約13秒/1枚） |
オプション
- 自動幅可変仕様（オプション）を選択すれば、さらに段取り替えが簡単になります。
- 安全カバー
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

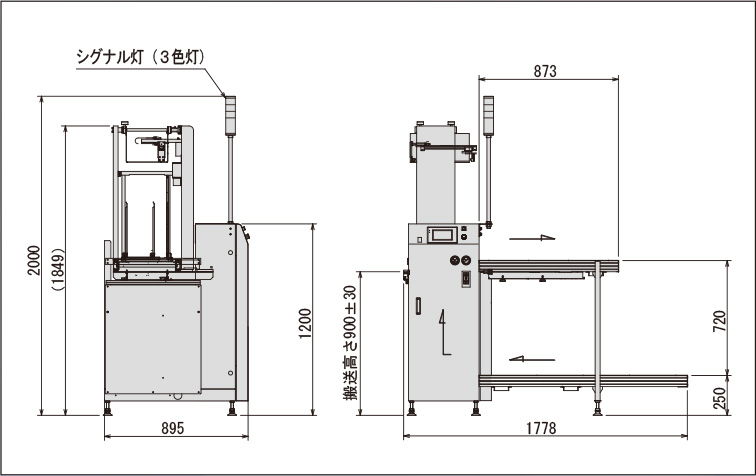

外形図
