LOADER（ローダ）
マガジン（段積）と基板直積で、供給方法を選択できる兼用型ローダーです。
直積基板は、吸着方式にて吸着パットでつかみ上げます。
吸着兼用ローダ
PKS-32
特長
- タッチパネル（標準装備）にて、さまざまな設定や確認ができます。
- 段積（マガジンラック）供給と直積（生基板用専用ラック）供給の切替はタッチパネル内のスイッチで切り替えます。
- マガジンの供給ピッチ・段位置・供給枚数の設定変更や、供給タクトタイム及び下流機に対する信号パターンの設定変更などが行えます。
- ラック矯正ユニット（標準装備）によりマガジンラックの個体差（歪み）を矯正し安定して基板供給を行います。
- 大型マガジン（MAX460×535mm）対応の機種もあります。
- 直積用専用ラックは標準で1個付属します。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト（TN-90）半ツヤ |
| 対応基板 | W=50～250mm×L=80～330mm |
| 対応マガジン | W=320mm×L=355mm×H=563mm |
| 基板搬送高さ | 900±30mm |
| 基板供給ピッチ | 10mm 1～4段 |
| 搭載マガジン数 | 空マガジン＝2ヶ、実マガジン＝3ヶ、リフタ内＝1ヶ |
オプション
- 供給プッシャと出口ガイド部の自動幅またはハンドル幅可変機構
- 安全カバー
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

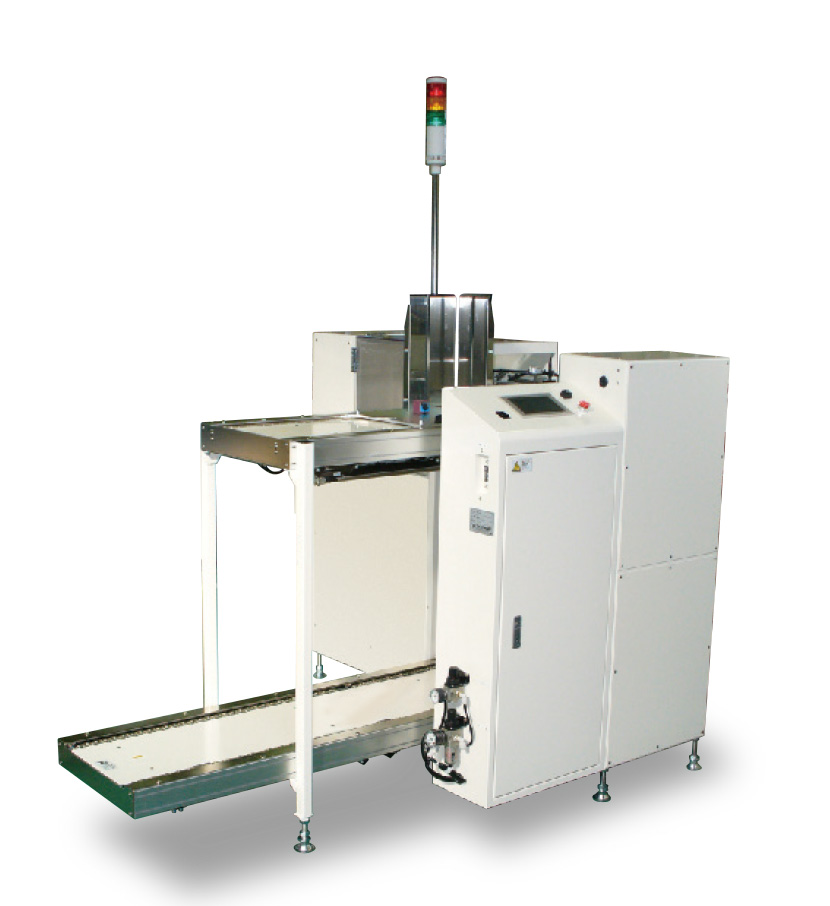

（写真はオプションを含んだ装置となります。）

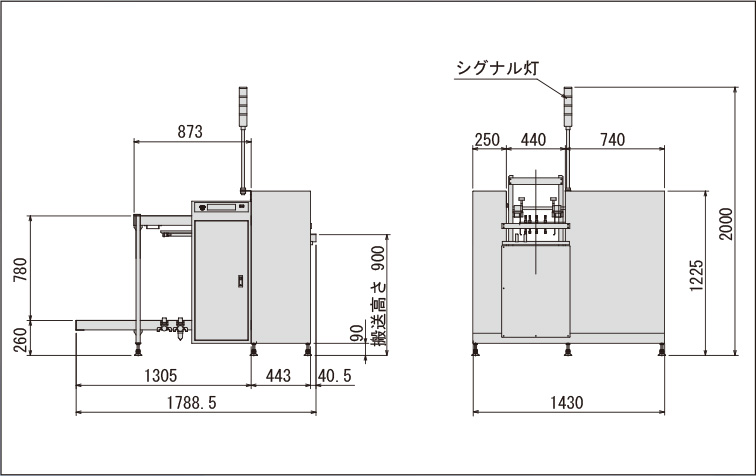

外形図
