LOADER（ローダ） UNLOADER（アンローダ）
マガジンにセットされたプリント基板を次工程ラインに順次送り出し、次工程終了後に元のマガジンに収納する装置です。
ローダ・アンローダ兼用
PKPS-32N
特長
- 操作パネルはタッチパネルです。
- タッチパネルにより下記の事項が簡単に操作できます。
- 異常時の対処内容のモニター表示。
- シーケンサ入出力状態のモニター表示。
- 供給及び収納ピッチ、段位置、枚数の設定。
- シグナル灯及びマガジン矯正ユニットは、標準装備されています。
- マガジンコンベアの向きが流れ方向に対して直角のものもあります。
- 大型ラック対応の機種もあります。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250mm×L=80～330mm |
| 対応マガジン | W=320mm×L=355mm×H=563mm |
| 基板搬送高さ | 900±30mm |
| 供給・収納ピッチ | 10mm 1～4段 |
| 搭載マガジン数 | 空マガジン=2ヶ、実マガジン=3ヶ、リフタ内=1ヶ |
オプション
- 自動幅またはハンドル幅可変機構
- 安全カバー
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

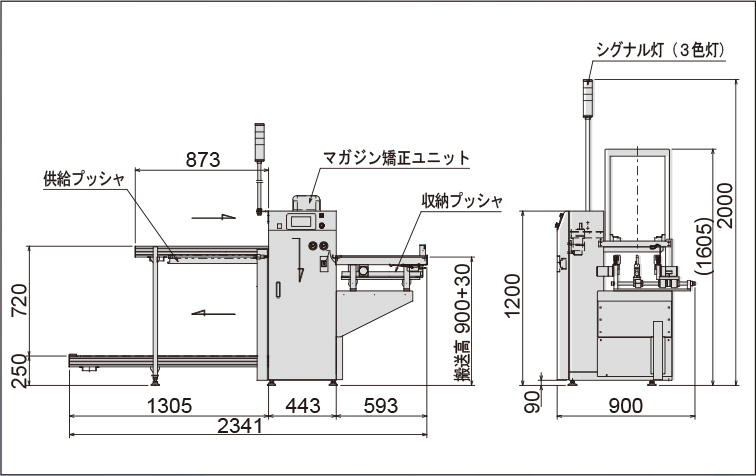

外形図
