LOADER（ローダ）
マガジンにセットされたプリント基板を1枚ずつ下流装置へ供給します。Mサイズ、Lサイズのマガジン兼用タイプです。

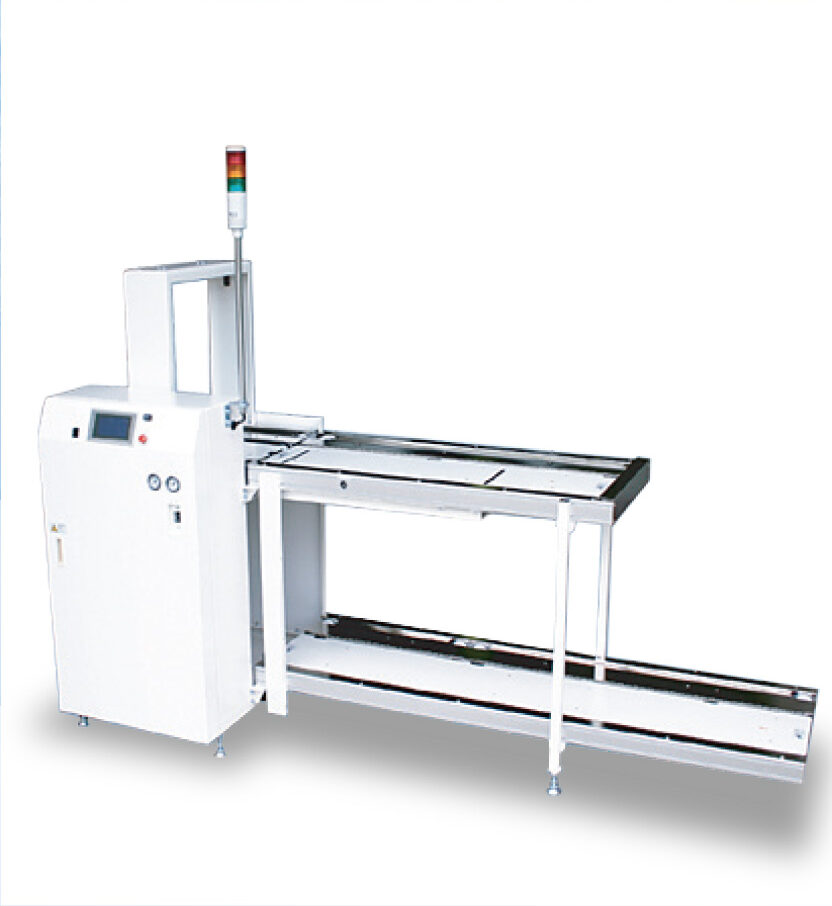

ML兼用ローダ
PKML-46N
特長
- 操作パネルはタッチパネルです。
- タッチパネルにより下記の事項が簡単に操作できます。
- 異常時の対処内容のモニター表示。
- シーケンサ入出力状態のモニター表示。
- 供給段ピッチ、段位置、枚数の設定。
- 供給タクトタイム及び下流機に対する信号パターンの設定。
- 供給プッシャーはハンドルで位置調整できます。
- シグナル灯及びマガジン矯正ユニットは、標準装備されています。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～390mm × L=80～510mm |
| 対応マガジン | Ｍサイズ W=320mm×L=355mm×H=563mm Lサイズ W=460mm×L=535mm×H=570mm ※Ｌサイズマガジン幅は380mm、400mmも製作可能。 |
| 基板搬送高さ | 900±30mm |
| 基板供給ピッチ | 10mm 1～4段 |
| 搭載マガジン数 | 空マガジン＝2ヶ、実マガジン＝3ヶ、リフタ内＝1ヶ |
オプション
- 自動幅可変機構
- 安全カバー
- マガジン下段／上段供給切替機能
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

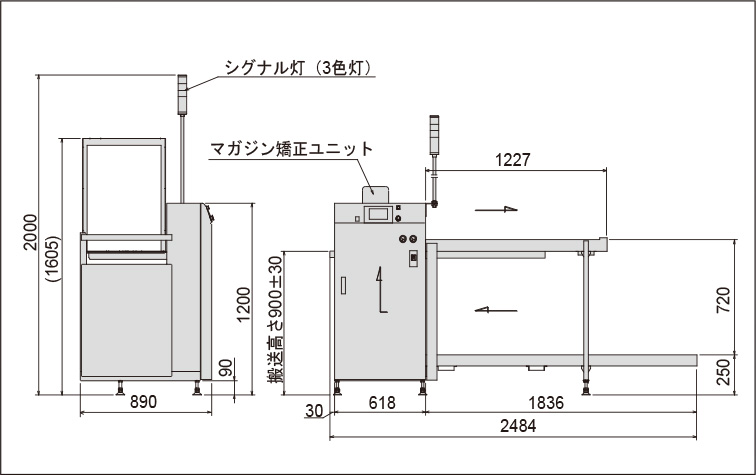

外形図
