STOCKER（ストッカ）
検査機から搬送されてくるOK基板を下流へパスし、NG基板をストックしていきます。

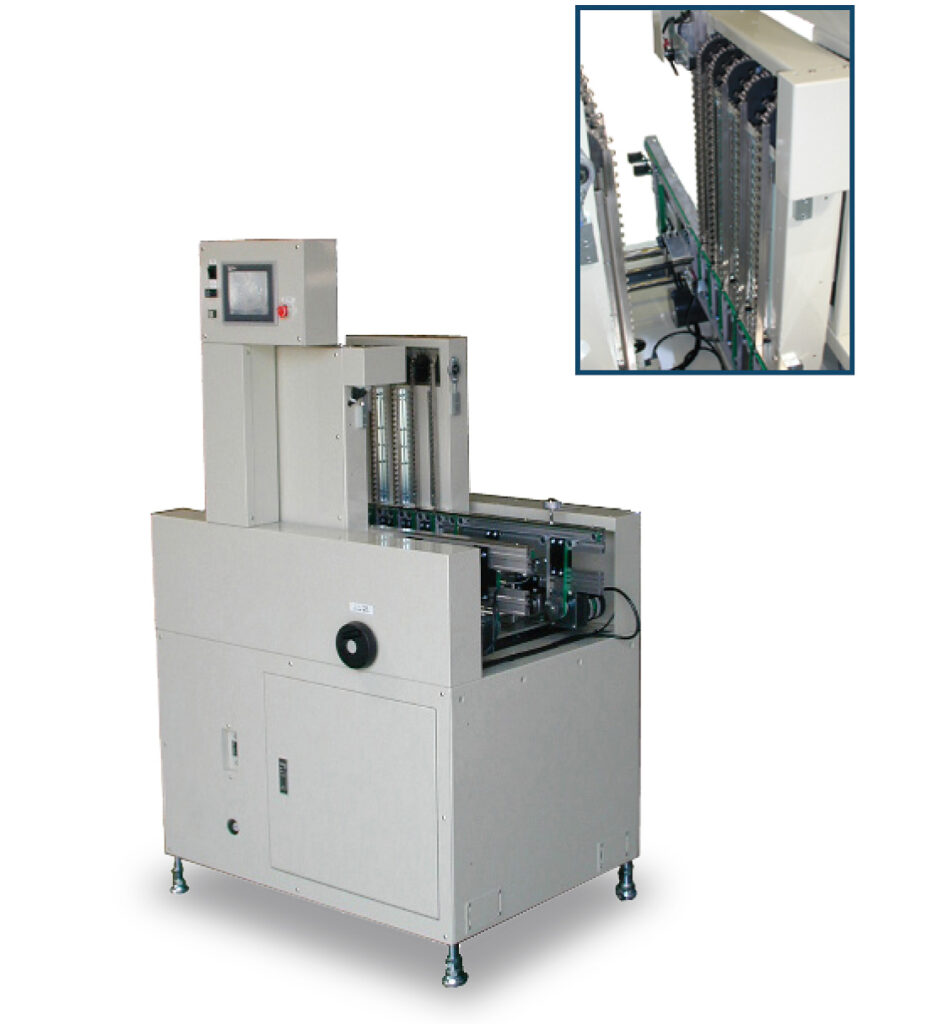

チェーン式NG排出コンベア
PBST-100
特長
- ストックしたNG基板を作業者が取り出しインラインで手直し後、下流へ搬送することができます。
- NG基盤収納部はチェーンバッファ式になっています。
- 基板部品高さに合わせてストックピッチを変える事ができます。
- 装置外形寸法が小さくコンパクトです。
- 操作パネルにタッチパネルを採用し、簡単操作が可能です。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 基板ストック 枚数 | ストックピッチ25mmで12枚ストック ストックピッチ38mmで 8枚ストック ストックピッチ50mmで 6枚ストック |
| 基板搬送高さ | 900±30mm |
オプション
- 自動幅またはハンドル幅可変機構
- 安全カバー
- シグナル灯
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

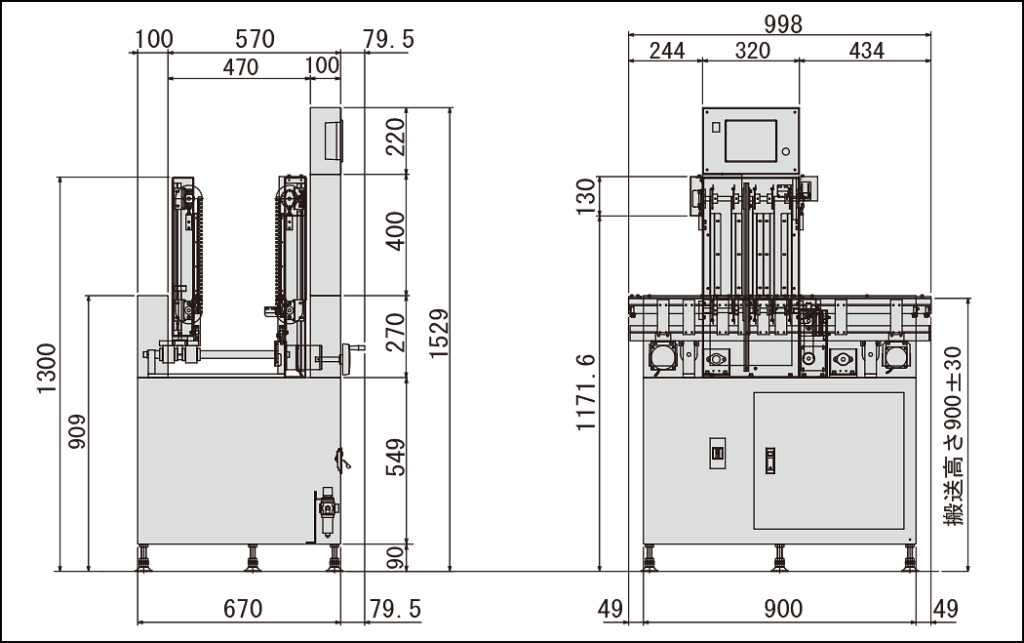

外形図
