STOCKER（ストッカ）
上流機でＮＧと判断された基板をコンベア上昇させ一時的にバッファします。
ＯＫ基板は流れを止めることなく下流に搬送します。
２段式NG排出コンベア
LPN-50
特長
- ＯＫ基板を下流装置へ搬送するなか、ＮＧ基板の場合はコンベア上で停止させた後、コンベアを上昇させ、そのまま一時的にコンベア上でバッファします。コンベアが上昇中でも、ＯＫ基板は流れを止めることなく下段コンベアにて下流に搬送します。
- バッファしたＮＧ基板は取り出すこともでき、目視検査・修正後ラインへ戻すことも可能です。
- 装置外形寸法が小さくコンパクトです。
- 操作パネルにタッチパネルを採用し、簡単操作が可能です。
仕様
| 電源 | AC100V |
|---|---|
| エアー | 0.4Mpa 以上 |
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250 mm × L=80～330mm |
| 基板搬送高さ | 900±30mm |
オプション
- 自動幅またはハンドル幅可変機構
- エリアセンサー
- 安全カバー
- シグナル灯
- Lサイズも対応可能です。
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他の特殊仕様については、ご相談に応じます。

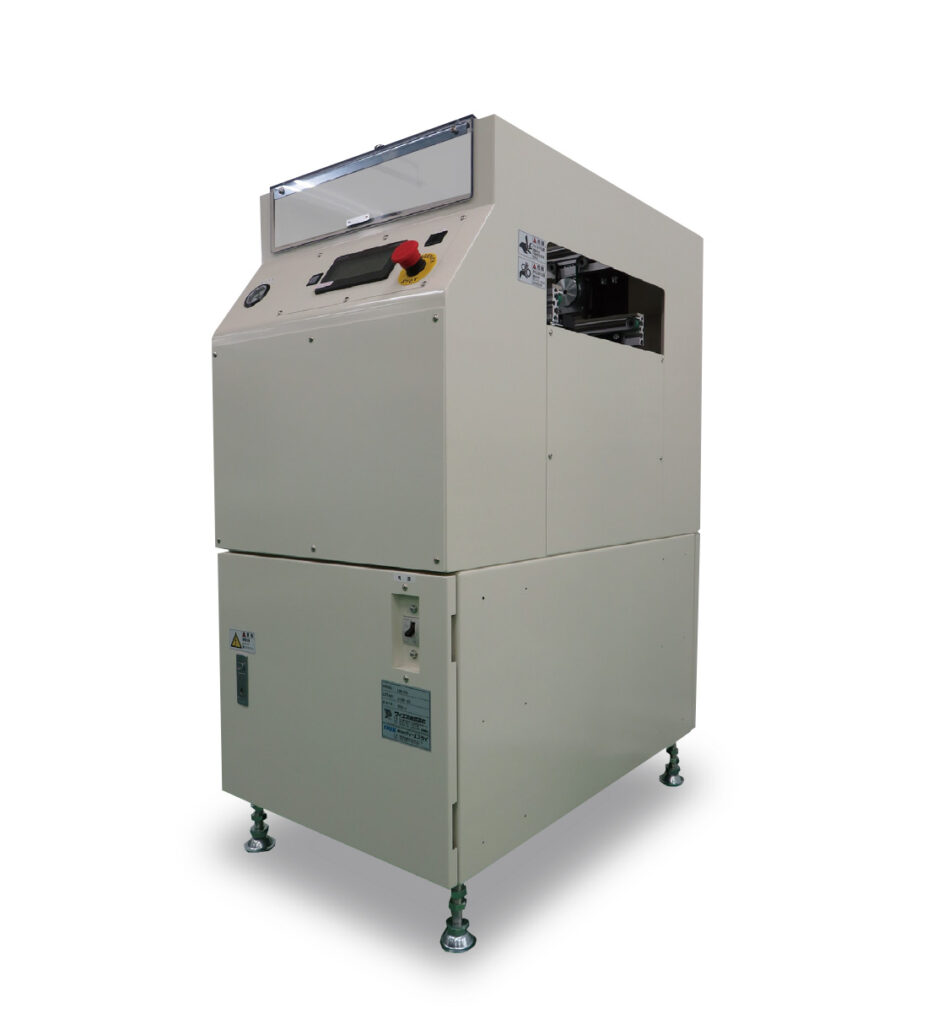

（写真はオプション込みとなります。）

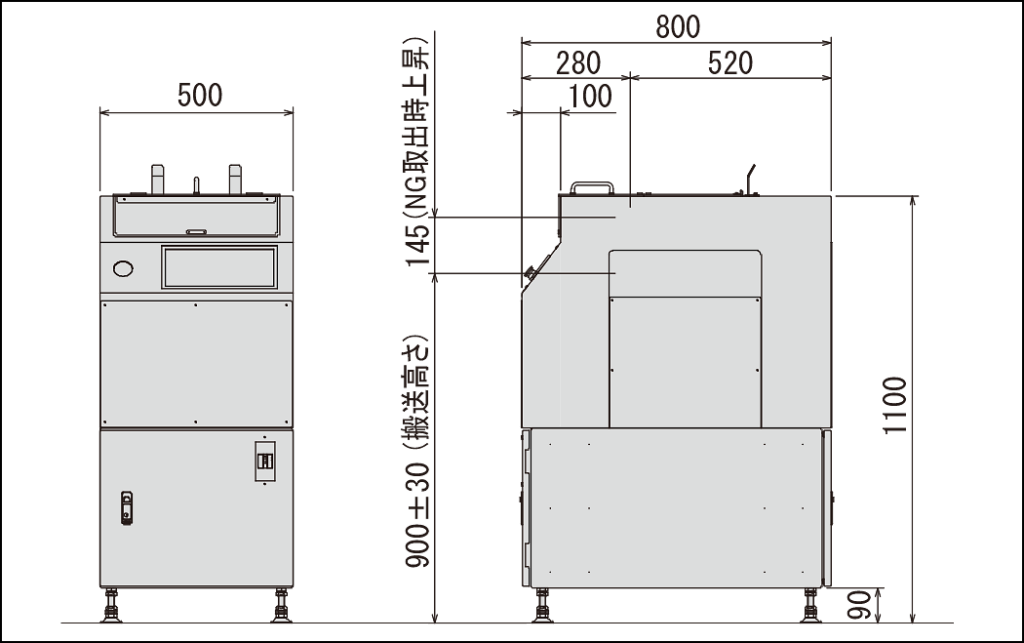

外形図
