OTHER（その他各種装置）

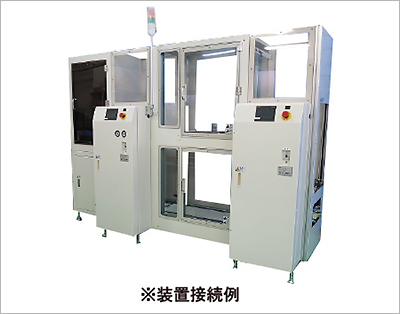

AGVとローダとのマガジン受渡し装置です。
ローダのAGV対応化が可能となります。

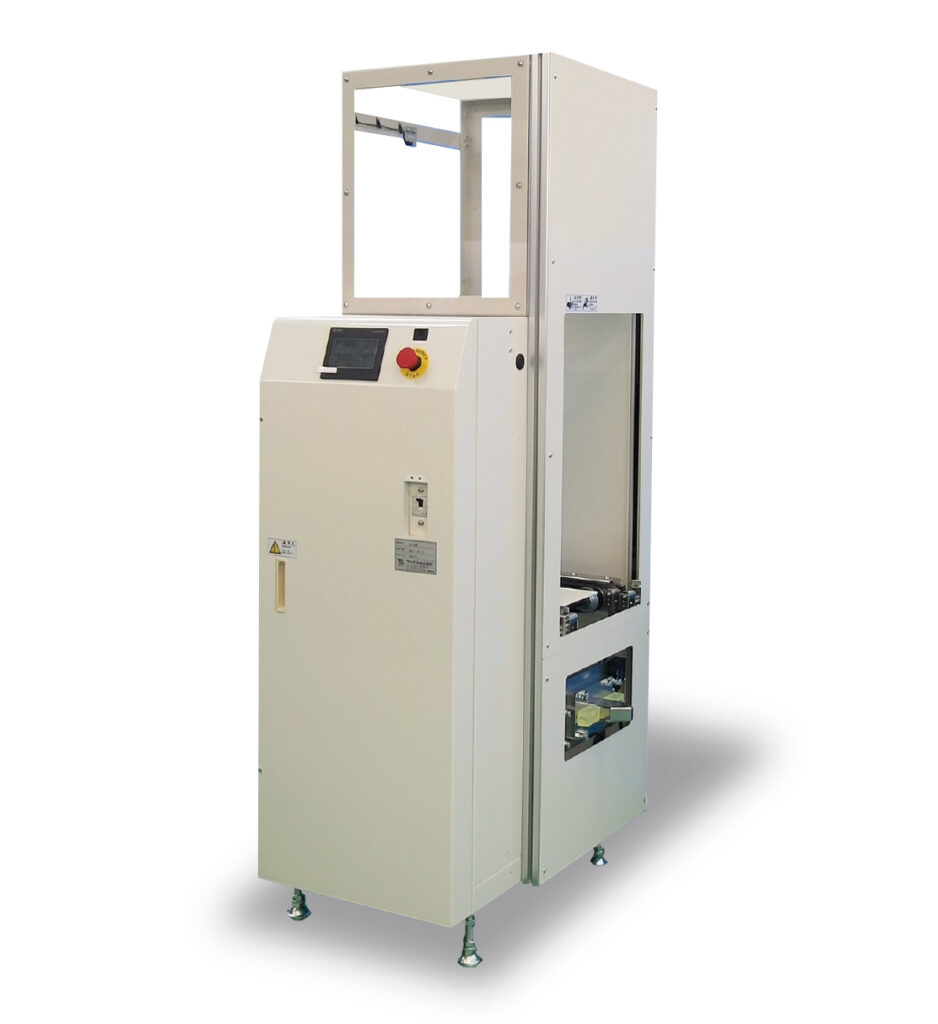

AGVリフター
LA-32NS
特長
- AGVから実マガジンを受け取り、空マガジンをAGVへ渡します
- リフターにてマガジンCVを上下させ、受渡レベルを合わせます。
- AGVとの無線通信に対応します。
- タッチパネルにより下記の事項が簡単に操作できます。
- AGVを使用しない場合の設定切替
- シーケンサ入出力状態のモニター表示。
- 異常時の対処内容のモニター表示。
- 各社AGVに対応可能です。
- 弊社ローダにのみ対応します。
既にご使用頂いている弊社ローダにつきましては接続対応が可能か判断させて頂きますので、ご相談下さい。
仕様
| 電源 | AC100V |
|---|---|
| 塗装色 | ホワイト(TN-90)半ツヤ |
| 対応基板 | W=50～250mm × L=80～330mm |
| 対応マガジン | W=320mm×L=355mm×H=563mm |
| 基板搬送高さ | 900±30mm |
| 搭載マガジン数 | リフタ内＝1ヶ |
| マガジン受渡対応範囲 | 受渡し高さ H=350～970mm ※H=610mm推奨 |
オプション
- 安全カバー
- 他社システムへの連携対応
- 弊社、ライン管理システムとの連動
- その他特殊仕様については、ご相談に応じます。
外形図
